派克先导式螺纹插装阀设计用于连续工作的应用系统。由于稳定性好和压力抬升小, 先导式溢流阀是调定液压系统压力的明智选择, 压力抬升小且工作噪声低。

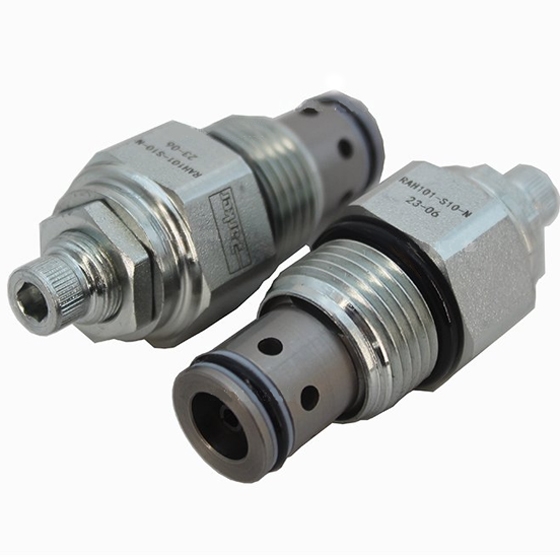

产品型号：RAH101S30

更新时间：2025-04-22

厂商性质：经销商

访问量：185

服务热线

立即咨询

产品分类

PRODUCT CLASSIFICATION

派克

压力控制器卸荷阀螺纹插装阀先导式溢流阀叠加阀放大器电控模块电磁方向阀比例阀液控单向阀

产品介绍

派克先导式螺纹插装阀该系列先导式螺纹插装溢流阀的供货规格为与 -08 至 -20 规格的插件安装孔相配, 适合用于这样一种连续工作的系统, 这种系统要求溢流阀工作在其它任何间歇使用的阀件之前。它们可用来长时间地保持系统的压力, 此外, 在流量变化可能较大的系统中, 先导式溢流阀能适应这种变化, 而不会造成过度的压力抬升或有时称之为压力超调。由于液流流过的阀的开口面积状态, 此类滑阀型溢流阀工作时比传统的直动式阀更为静音。有一点必须要考虑的是滑阀型元件的泄漏, 由于结构的问题, 滑阀型阀会有少量的泄漏, 然而, 直动式阀的泄漏则可不予考虑, 除非压力达到它的开启压力值。滑阀型溢流阀不可用于负载持住应用工况。

一般的回路应用包括: 工作油口交叉溢流, 回转溢流, 油口安全阀, 溢流先导阀, 系统溢流阀, 压力限制, 峰值溢流, 马达刹车, 换向溢流, 负载传感溢流。

派克先导式螺纹插装阀技术规格：

流速:	106, 20, 30, 50, 80, 100 gal/min, 400, 75.8, 113, 189.5, 302.8, 379 L/min
最大入口额定压力:	3000, 6000, 5000, 5500 psi, 210, 420, 345, 380 bar
压力控制范围:	145-3000, 145-6000, 100-1000, 100-2000, 200-3000, 200-5000, 200-2000, 300-3000, 500-5000 psi, 10-210, 10-420, 6.9-69, 6.9-138, 13.8-207, 13.8-345, 13.8-138, 20.7-207, 34.5-345 bar
调节机制:	螺钉调节, 手把调节, 误调防护, 固定
密封材料:	丁腈橡胶, 氟碳橡胶, D-型圈 (标准)
最大流速:	20, 30, 50, 53, 80, 100, 106 gal/min, 75.8, 113, 189.5, 200, 302.8, 379, 400 L/min
最大运行压力:	3000, 5000, 5500, 6000 psi, 210, 350, 380, 420 bar
最大油箱压力:	6000, 5000 psi, 420, 350 bar
标准设定压力:	1450, 2900, 500, 1000, 1500, 2500 psi, 100, 200, 34.5, 69, 103.5, 172.4 bar
最大压力设置:	3000, 6000, 1000, 2000, 5000 psi, 210, 420, 69, 138, 207, 350 bar
压力控制灵敏度:	435 每圈, 800 每圈, 285 每圈, 570 每圈, 855 每圈, 1910 每圈, 334 每圈, 539 每圈, 867 每圈, 1711 每圈 psi, 30 每圈, 55 每圈, 19.6 每圈, 39.3 每圈, 59 每圈, 131.6 每圈, 23 每圈, 37 每圈, 59.7 每圈, 118 每圈 bar
复位压力:	90%, 80%
启动类型:	Pressure Sensing
配置:	Pressure Relief
泄漏率:	100 @ 1451 psi (100 bar), 5 @ 100 psi (6.8 bar), 82 @ 75% 开启压力 cm3/min
安装类型:	Screw in cartridge valve
腔体尺寸:	C16-2, C08-2, C10-2, C12-2, C20-2
功能:	Pilot Operated
运行类型:	Automatic
与流体类型共同使用:	Mineral-based or synthetic hydraulic fluids
最大运动粘度:	具有润滑功能的矿物基或合成液压液, 粘度 45-2000 SSU (6 至 420 cSt) cSt
过滤器效率额定值:	ISO 4406:1999 代码 18/16/13
阀门材料:	所有零件均为钢制, 所有工作零件均为硬化钢
安装扭矩:	74, 32-36, 51-55, 21, 56 lb-ft, 100, 43-49, 69-75, 28, 76 Nm
工作温度:	-30° 至 +250°, -15° 至 +400°, -50° 至 +270° °F, -34° 至 +121°, -26° 至 +204°, -45° 至 +132° °C
最高运行温度:	+200, +250, +400 °F, +93, +121, +204 °C
ZUIDI运行温度:	-35, -30, -15 °F, -37, -34, -26 °C
重量:	1.26, 0.2, 0.5, 0.48, 2 lb, 0.57, 0.09, 0.23, 0.22, 0.9 kg
阀体材料:	N/A
