DHZ0-A*和DKZOR-A*型阿托斯比例换向阀是直动式比例阀，不带位置传感器，根据输入电信号的大小提供方向控制及无压力补偿流量控制。比例阀与放大器配合工作，参看9和节，电子放大器对比例阀提供一适量电流，以使阀的调整量与供给电子放大器的输入信号一致。
阿托斯比例换向阀此类比例阀有不同的形式供选用：
1、-A：不带位置传感器
2、-AE，-AES：同-,但带模拟(AE)或数字(AES)集成式电子放大器④。
比例阀内有一四通阀芯②在五腔阀体①内滑动并由比例电磁铁③直接驱动。
集成放大器④出厂预调，确保了优良性能及阀阀互换性并简化了接线和安装。
对-AES型数字比例阀有以下通讯接口⑤可用：*-PS：RS232串行通讯接口。该阀输入信号为模拟量，通过7芯(或12芯)插头⑥提供。
3、-BC：CANbus接口
4、-BP：PROFIBUS-DP接口
-BC和-BP接口形式，阀的输入信号是通过总线提供，在起动或维修时，该阀输入信号也可通过7芯(或12芯)插头⑥以模拟量提供而进行操作。
为了补偿由于负载变化引起流量的波动，可以使用叠加式压力补偿器以保持阀压降AP为恒值(关于压力补偿器资料，详见样本D150部分)线圈为全塑料封装(H级绝缘)，整阀具有抗震、抗冲击、抗环境影响等特点。
安装界面为：IS04401标准，06及10通径在压降AP=30bar时，最大流量分别可达501/min及105 1/min，参看[2节内容。
对DHZ0而言，最大压力=350bar;
对DKZOR而言，最大压力=315 bar。
对6通径DHZ0阀而言，可提供过渡位零遮盖阀DHZ0-A-060-S3。
对6通径DHZ0阀而言，可提供带手动杠杆的手动比例阀。
阿托斯比例换向阀常用型号：
DHI-0714-X 24DC 23
DLOH-3A-UX 24DC 21
DLHZO-T-040-L73 31
DHI-0713 X24DC
DLOH-2C-UX 230RC 21
DHI-0751/2-X24DC 24
DLKZOR-TE-140-L73/B 41
DLOH-3C/WP-UX24DC 21
DHI-0639/O-X24DC 23
DHI-0639/O-X24DC 23
HM-015/210 40
E-ME-T-01H 40/DK14SC
DLOH-2C/S-UX 24DC 21
DHI-0639/C-X 24DC 23
HMP-011/350 22

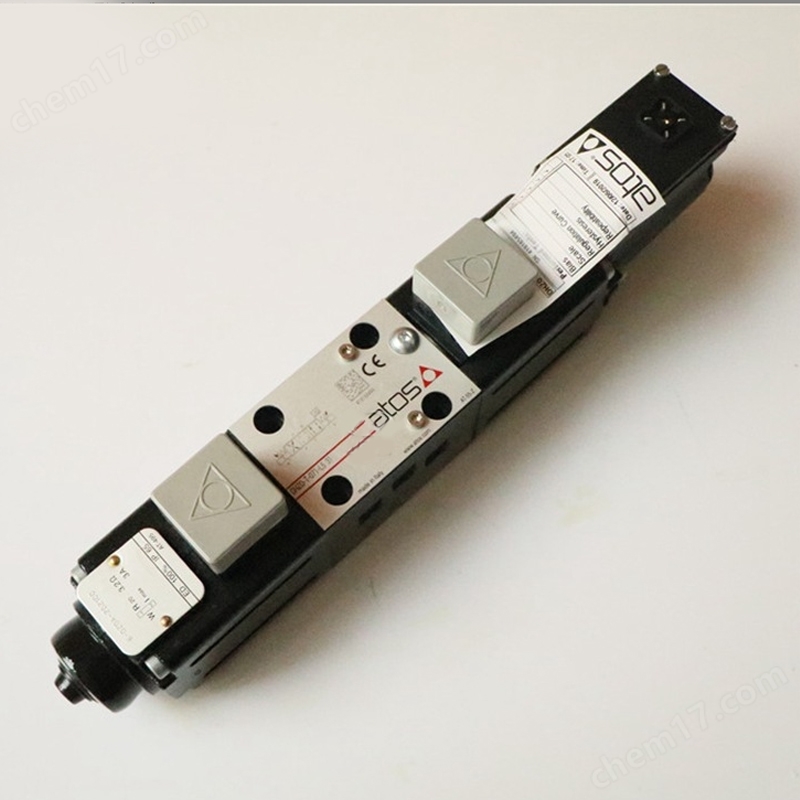

产品型号：DHZO-A-071-L5
