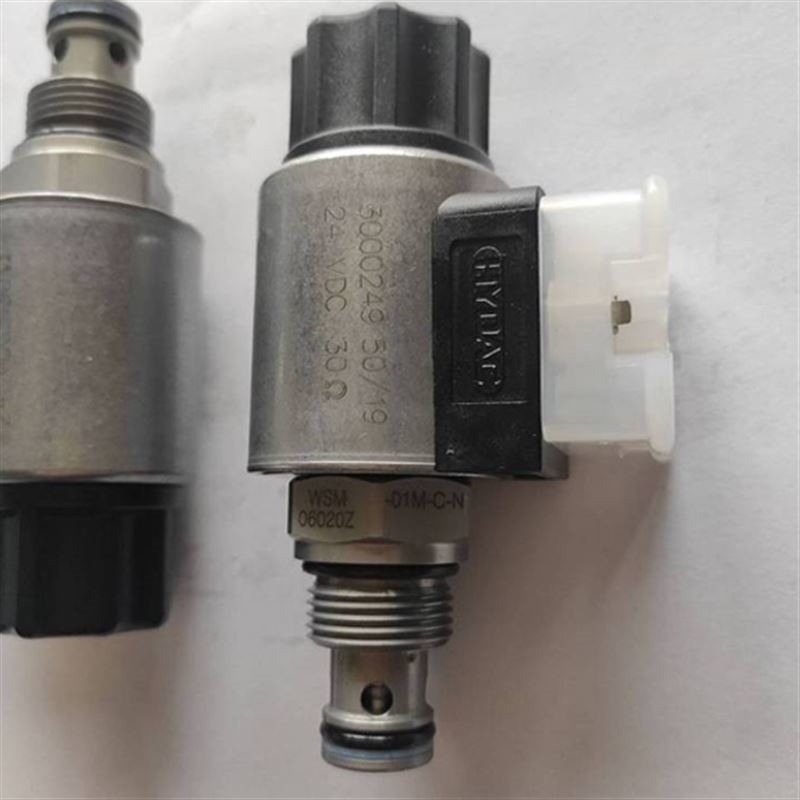

WSM06020W 贺德克电磁阀通电工作过程

　　一、WSM06020W 贺德克电磁阀基本结构组成：

　　1.电磁线圈组件

　　贺德克电磁阀的核心部分之一是它的电磁线圈。当外部电路向该线圈供电时，会产生强大的磁场。这个磁场的方向和强度由电流的大小及方向决定（对于交流电而言则是周期性变化的）。电磁线圈通常采用优质的铜导线绕制而成，外面包裹着绝缘材料，以确保电气安全性和稳定性。它紧密地缠绕在一个铁芯周围，形成类似螺线管的结构，使得产生的磁力线能够集中并通过铁芯传导。

　　2.阀芯与阀体

　　阀芯位于阀体内，是直接参与流体控制的移动部件。阀体内部设计有精密加工的流道，这些流道根据阀门的不同工作状态（开启或关闭）来决定流体是否能够通过以及流动的方向。阀芯一般由金属材料制成，具有良好的耐磨性和密封性。在未通电状态下，复位弹簧会使阀芯处于初始位置，通常是阻止流体流通的位置；而在通电后，受到电磁力的作用，阀芯克服弹簧力发生位移，从而改变流道的状态。

　　3.复位弹簧

　　复位弹簧的作用是在电磁线圈断电时，将阀芯推回至原始位置。它是一种机械储能元件，遵循胡克定律，即弹簧所产生的弹力与其形变量成正比。合适的弹簧刚度可以保证阀芯在不同工况下都能准确复位，确保阀门关闭时的密封效果。同时，弹簧还能够缓冲阀芯运动过程中的冲击，减少噪音和磨损。

　　二、WSM06020W 贺德克电磁阀通电工作过程：

　　1.电流激发磁场

　　当控制系统给贺德克电磁阀的电磁线圈接入合适电压和频率的交流或直流电源时，电流开始流过线圈。随着电流的增加，围绕线圈的空间逐渐建立起磁场。由于铁芯的存在，大部分磁力线会集中在铁芯内部并沿着其长度方向延伸，形成一个强磁路。这个磁场就像一个无形的手，对可动的阀芯产生吸引力。

　　2.电磁力驱动阀芯动作

　　在磁场力的作用下，阀芯受到向下的吸合力（假设为常闭型阀门）。一旦电磁力足够大，超过了复位弹簧施加在阀芯上的反向力，阀芯就会开始向下移动。随着阀芯的位移，原本被堵塞的流体通道逐渐打开。如果这是一个两位两通阀，那么此时入口端的流体就可以顺利地流向出口端；若是更复杂的多位多通阀，则会按照预定的设计逻辑引导流体进入相应的通道。整个过程迅速且平稳，因为电磁力的响应速度非常快，能够在极短的时间内完成阀芯的位置切换。

　　3.流体流动路径建立

　　一旦阀芯移动到位，稳定的流体流动路径就建立了起来。流体从高压侧流入，经过阀体内的导向结构和优化后的流道，以较低的压力损失流向低压侧。为了保证良好的流动性能，阀体内的流道形状经过了精心设计，减少了湍流和漩涡的产生，降低了能量损耗。此外，密封件的质量也直接影响着流体是否会泄漏，高质量的密封圈确保了即使在高压差的情况下也能保持有效的密封。

　　三、WSM06020W 贺德克电磁阀断电复位机制：

　　1.磁场消失与弹簧回弹

　　当切断供给电磁线圈的电源后，电流迅速减小直至为零，相应的磁场也随之快速衰减。失去磁场的支持后，作用在阀芯上的电磁力急剧下降。此时，复位弹簧储存的能量释放出来，推动阀芯向上运动，回到初始位置。这个过程同样迅速而稳定，因为弹簧的设计考虑到了快速响应的需求。

　　2.关闭流体通道

　　随着阀芯向上移动，之前打开的流体通道再次被封闭。无论是通过直接阻挡还是配合其他密封结构，都能够有效地阻止流体继续流动。这样，即使在没有外部动力源的情况下，阀门也能可靠地保持关闭状态，防止介质泄露。这种自动复位的特性使得电磁阀非常适合用于间歇性的操作场合，如脉冲控制、顺序逻辑控制等。
